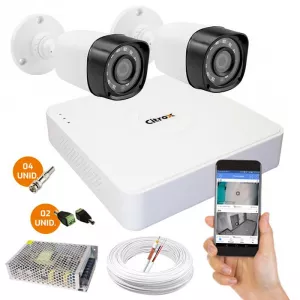

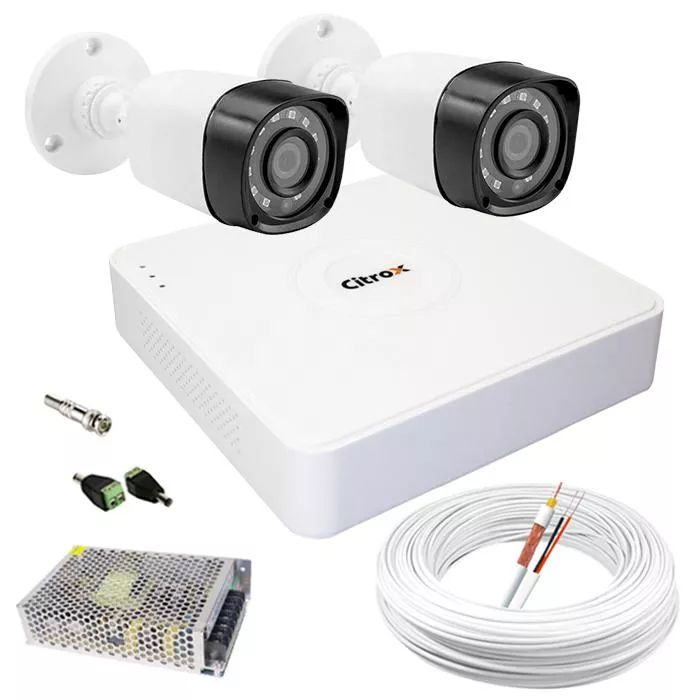

Itens Inclusos:

01un. DVR Híbrido ALL HD 5 em 1 Tecnologia ECD 4 Canais Full HD 1080N Luxvision (28705)

02un. Câmera Híbrida 4 em 1 Bullet Full HD 1080p Infravermelho 30 Metros (29646)

01un. Rolo de 50m de Cabo de câmera RF 4mm Blindado + Bipolar Externo (28500 - 50m)

02un. Fonte Estabilizada para CFTV 1A 12V 1000mA para alimentação das câmeras (16942)

04un. Conector de vídeo BNC de Mola (3995)

02un. Conector de energia Plug P4 (3995 Plug P4)

Manual de instalação

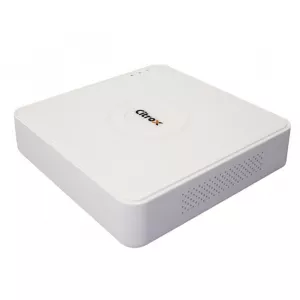

Características do DVR ALL HD 5 em 1 Tecnologia ECD 4 Canais Full HD 1080n Luxvision:

• Reconhecimento automático
O sistema reconhece automaticamente a tecnologia da câmera conectada e renomeia o canal com as iniciais das mesmas.

• Alta definição de imagem
O novo HVR ECD ALL HD 9804A transmite imagens em alta definição utilizando uma infraestrutura básica e recursos convencionais. Este equipamento visualiza em 1080P (1920×1080) @ 30 FPS e grava imagens com resolução 1080N (960×1080) @ 30 FPS, o que gera maior velocidade no processamento de dados, além de otimizar o espaço utilizado no HD.
*Garantimos o perfeito funcionamento desde que todos os produtos utilizados sejam Luxvision ECD. Não podemos garantir o pleno funcionamento de outras marcas, pois pode existir incompatibilidade.

• Compatibilidade
Esse dispositivo pode ser acessado através de qualquer uma das plataformas. Pelo Mac, o acesso poderá ser feito utilizando o software E-CMS e através do navegador Safari. Já no Windows, é possível acessar através do E-CMS e do navegador Internet Explorer.

• Acesso remoto
Com E-CMS, o gerenciamento das imagens pode ser realizado de qualquer lugar, via internet, utilizando plataforma MAC ou Windows.

• Armazenamento de fotos no Dropbox 2.0
Upgrade versão 2.0 (Baixe aqui)
O equipamento faz o upload de fotos para o servidor do Dropbox. O envio pode ser feito quando há detecção de movimento ou em intervalos pré-definidos. Sua resolução de captura é a mesma da gravação.

• Acesso rápido via nuvem
Com o ECD Mobile você pode acessar as imagens remotamente de forma muito rápida e prática. Com seu HVR devidamente configurado, faça o download do ECD Mobile na Apple Store ou na Google Play Store e então leia o QR code que está no aparelho.

• Reprodução Instantânea
Permite reproduzir os últimos instantes da gravação de uma câmera, sem precisar realizar a pesquisa.

• Maior qualidade no Smartphone e Tablet
Permite selecionar entre maior velocidade ou maior qualidade no acesso remoto. É possível acessar até 80 câmeras no Celular e 106 câmeras no tablet.

• Matriz ativa
Com essa função você pode trocar os canais de posição pela tela do HVR sem precisar inverter os cabos conectados na entrada de vídeo.

• Modo híbrido versátil (BNC + IP)
Permite conexão de câmeras fisicamente e câmeras IP via rede.
No modo Híbrido Versátil, teremos 4 canais com tecnologia AHD, HDCVI ou HDTVI com resolução 1080N @ 15 FPS e + 2 canais IP com resolução de 1080p @ 30 FPS*
Nesse modo é possível reduzir gradativamente as quantidades de canais analógicos até chegar a 6 canais IP na resolução 2MP. Verifique aqui
*Lembrando que isso dependerá dos ajustes de configuração no bit rate.

• Recuperação de senha
O novo HVR ECD ALL HD possui recuperação de senha por e-mail, o que facilita o dia a dia do usuário.

Especificações Técnicas do DVR ALL HD ECD 4 Canais Luxvision:

- Canais de vídeo: 04 BNC

- Canais de áudio: 04 RCA

- Qualidade de imagem: AHD-H (1920×1080) – No modo de visualização

- Acesso celular: CIF

- Smart Híbrido: IP, Analógico e AHD

- Disco rígido: 01 HD (até 8TB sata 2/3)

- Gravação: Movimento e contínuo.

- Acesso DDNS: Gratuito, com possibilidade de cadastrar até 100 domínios (por cadastros novos)

- Armazenamento nuvem: Através do DROPBOX – Envio pode ser feito quando há detecção de movimento ou em intervalos pré-definidos/ Resolução da captura é a mesma da gravação

- Software para acesso celular: (IOS e Android)

- Áudio Bidirecional: Comunicação entre Luxvision Mobile e DVR/HVR/NVR através de áudio.

- Saída de vídeo: HDMI e VGA

- Processador principal: Microprocessador de alta performance

- Sistema operacional: Linux

- Pentaplex: Visualização em tempo real, gravação, reprodução, acesso remoto e backup.

- Taxa de Gravação: 15 frames por câmera (modo AHD-H)

- Compressão de vídeo: H264

- Padrão de vídeo: NTSC/PAL

- Busca de gravação: Pacotes e horário

- Saída de áudio: 01 saída RCA

- Compressão de áudio: G.711

- Rede: RJ45 10M/100M Base – TX

- Funções e protocolos: IPV6

- Interface PTZ: 01 entrada RS485

- Portas USB: 02 interfaces USB

- Onvif: 2.3

- Mouse: Sim

- Interface de operação: Mouse USB

- Backup: HD externo e Pendrive

- Usuários simultâneos remotamente: 05 usuários

- Alimentação: 12 VDC

- Consumo: 970mA (sem HD)

- Temperatura de Operação: -10° a 55°C

- Pressão atmosférica: 86Kpa ~ 106Kpa

- Dimensão: 300mm (L) x 45mm(A) x 210mm(C)

- Peso: 1 Kg (Sem HD)

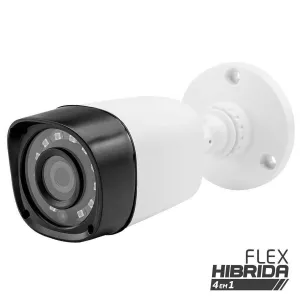

Características da Câmera Híbrida 4 em 1 Full HD 1080p ;

- Tecnologia Híbrida 4x1: HDCVI, AHD, HDTVI e Analógica
- Full HD 1080p 2.0MP
- Infravermelho para 25 metros até 30 metros

- Lente de 3,6mm
- Proteção IP66
- Instalação em ambiente interno e externo

- Modelo: HB410
- Sensor de Imagem: 1/2.9" HD Sensor (AHD, HDTVIM HDCVI e Analógico)
- Elementos de Imagem: NTSC 1280(H) x 1080(V)
- Obturador eletrônico: 1/50 ~ 1/100,000 sec
- Resolução: 1080P
- Lente: 3.6mm
- Saída de vídeo: 1.0Vp-p Composto, 75Ω BNC
- Iluminação mínima: 0.001 lux/F1.2
- Controle de ganho: Auto
- Relação sinal/ruído: Maior que 48dB (CAG desligado)
- Leds infravermelho: 18 peças
- Comprimento da onda infravermelho: 850nm
- Vida útil do LED infravermelho: 11,000 hr
- Modo Day/Night: Verdadeiro Day & Night (com corte do filtro infravermelho)
- Alcance do infravermelho: 25 até 30 metros
- Modo sincronismo: Interno
- Alimentação: 12V DC (+- 10%)
- Temperatura de operação: -10° ~ 50°C, Umidade 95% Max.
- Temperatura de armazenamento: -20° ~ 70°C, Umidade 95% Max.
